SISTEMA DE FALSOS FONDOS PARA

FILTROS ABIERTOS

SISTEMA DE FALSOS FONDOS PARA

FILTROS ABIERTOS

SISTEMA DE FALSOS FONDOS PARA FILTROS ABIERTOS

 DESCRIPCION DEL PRODUCTO

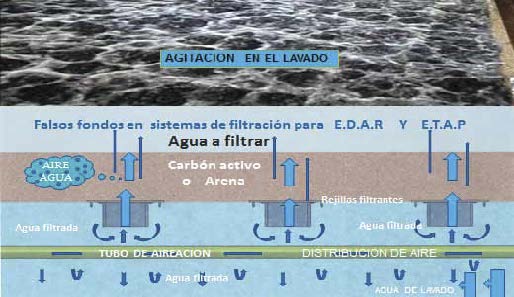

El Sistema FF-NIX consiste en un sistema de falsos fondos para filtros abiertos de estaciones de tratamiento de agua que permite un importante ahorro energético por optimización en la aireación.
En este sentido, el consumo energético de los procesos de aireación, entre los que se incluye el filtrado, puede representar entre el 40% y 80% del total del coste energético de una planta de tratamiento de agua. El mantenimiento inadecuado de estos sistemas, la falta de detección y solución de anomalías, desemboca en un incremento de costes energéticos.

El Sistema FF-NIX, tiene la doble función de ser el soporte físico del material filtrante durante el proceso de filtración permitiendo el paso del agua y, durante la fase de lavado del material filtrante, permitir la distribución homogénea del aire.

El sistema consiste en una serie de unidades de filtración, donde los marcos de sujeción albergan los conjuntos de filtración con unas rejillas capaces de separar el lecho filtrante del agua. Dichas unidades de filtración se ensamblan mediante un sencillo sistema de machihembrado, confeccionándose un mosaico filtrante que configura el falso fondo y tapiza completamente la base del filtro abierto.

FF-NIX es un sistema de falsos fondos para el filtrado del agua, a través de carbón activo o de arena, en las Estaciones de Tratamiento de Agua Potable (ETAP) y en las Estaciones Depuradoras de Aguas Residuales.

DESCRIPCION DEL PRODUCTO

El Sistema FF-NIX consiste en un sistema de falsos fondos para filtros abiertos de estaciones de tratamiento de agua que permite un importante ahorro energético por optimización en la aireación.

En este sentido, el consumo energético de los procesos de aireación, entre los que se incluye el filtrado, puede representar entre el 40% y 80% del total del coste energético de una planta de tratamiento de agua. El mantenimiento inadecuado de estos sistemas, la falta de detección y solución de anomalías, desemboca en un incremento de costes energéticos.

El Sistema FF-NIX, tiene la doble función de ser el soporte físico del material filtrante durante el proceso de filtración permitiendo el paso del agua y, durante la fase de lavado del material filtrante, permitir la distribución homogénea del aire.

El sistema consiste en una serie de unidades de filtración, donde los marcos de sujeción albergan los conjuntos de filtración con unas rejillas capaces de separar el lecho filtrante del agua. Dichas unidades de filtración se ensamblan mediante un sencillo sistema de machihembrado, confeccionándose un mosaico filtrante que configura el falso fondo y tapiza completamente la base del filtro abierto.

FF-NIX es un sistema de falsos fondos para el filtrado del agua, a través de carbón activo o de arena, en las Estaciones de Tratamiento de Agua Potable (ETAP) y en las Estaciones Depuradoras de Aguas Residuales.

 DESCRIPCION DEL PRODUCTO

El Sistema FF-NIX consiste en un sistema de falsos fondos para filtros abiertos de estaciones de tratamiento de agua que permite un importante ahorro energético por optimización en la aireación.

En este sentido, el consumo energético de los procesos de aireación, entre los que se incluye el filtrado, puede representar entre el 40% y 80% del total del coste energético de una planta de tratamiento de agua. El mantenimiento inadecuado de estos sistemas, la falta de detección y solución de anomalías, desemboca en un incremento de costes energéticos.

El Sistema FF-NIX, tiene la doble función de ser el soporte físico del material filtrante durante el proceso de filtración permitiendo el paso del agua y, durante la fase de lavado del material filtrante, permitir la distribución homogénea del aire.

El sistema consiste en una serie de unidades de filtración, donde los marcos de sujeción albergan los conjuntos de filtración con unas rejillas capaces de separar el lecho filtrante del agua. Dichas unidades de filtración se ensamblan mediante un sencillo sistema de machihembrado, confeccionándose un mosaico filtrante que configura el falso fondo y tapiza completamente la base del filtro abierto.

FF-NIX es un sistema de falsos fondos para el filtrado del agua, a través de carbón activo o de arena, en las Estaciones de Tratamiento de Agua Potable (ETAP) y en las Estaciones Depuradoras de Aguas Residuales.

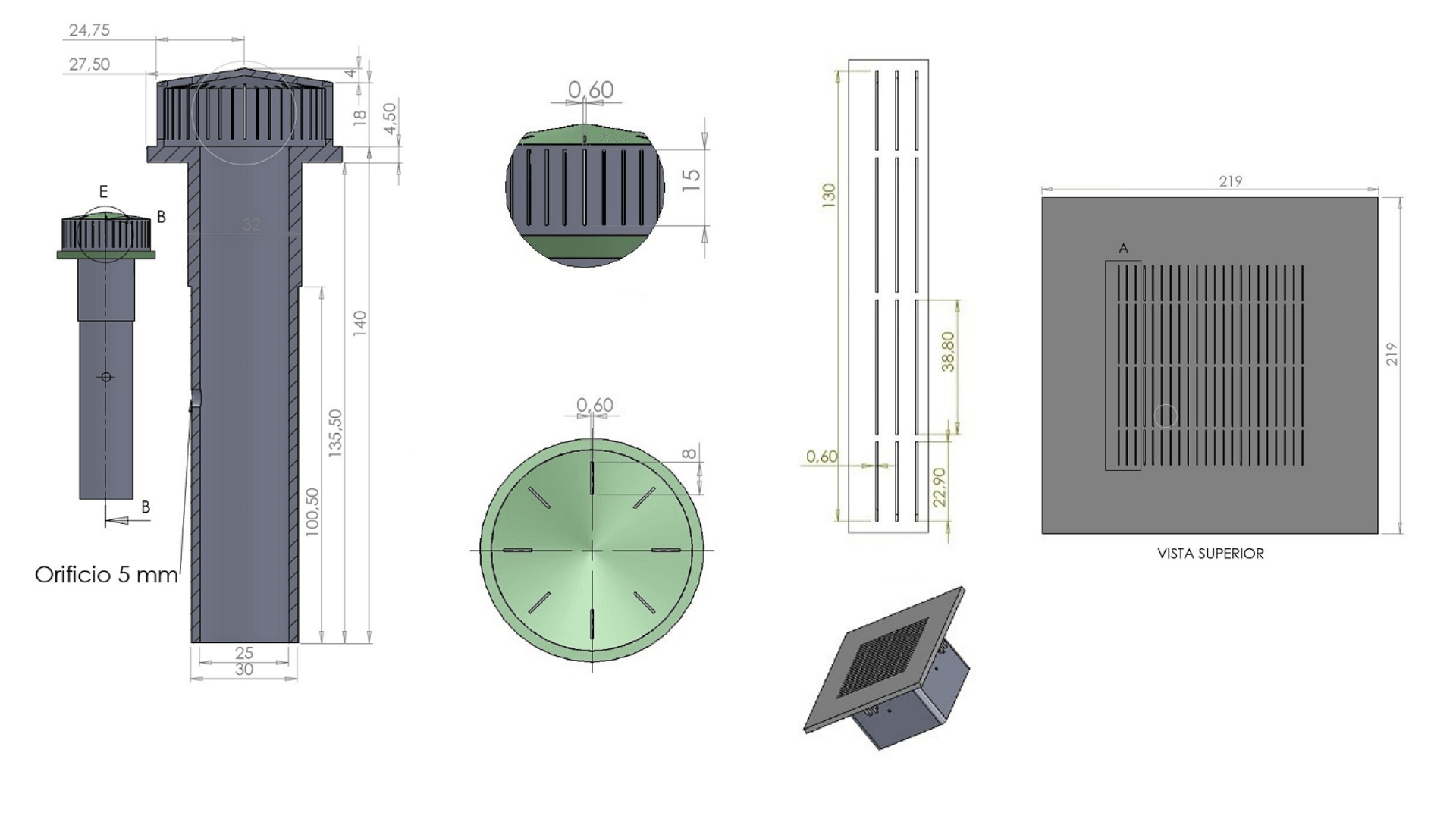

COMPONENTES DEL PRODUCTO

El sistema FF-NIX consiste en un sistema robusto, de instalación modular , sencilla y económica sin perder capacidad de filtrado.
Se compone de una serie de unidades de filtración donde los marcos de sujeción albergan los conjuntos de filtración, con unas rejillas capaces de separar el lecho filtrante del agua.
Las unidades de filtración ensambladas mediante machihembrado confeccionan un mosaico filtrante, configurando el falso fondo y tapizando la base del filtro abierto.
FALSOS FONDOS ABIERTOS ETAP EDAR NIXMUR21

Los componentes de Sistema  FF-NIX son:

  • Marco inferior
  • Patas soporte
  • Marco superior
  • Placa de filtración + cuerpo de faldón (Conjunto de filtración)

Todos los componentes están construidos en un material plástico apto para el agua potable y los elementos de sujeción que por sus características son metálicos, son en acero inoxidable.

Los componentes de Sistema  FF-NIX son:

  • Marco inferior
  • Patas soporte
  • Marco superior
  • Placa de filtración + cuerpo de faldón (Conjunto de filtración)

Todos los componentes están construidos en un material plástico apto para el agua potable y los elementos de sujeción que por sus características son metálicos, son en acero inoxidable.

FALSOS FONDOS FILTROS ABIERTOS ETAP EDAR NIXMUR21

En el Sistema FF-NIX, cada conjunto de filtración está constituido por una placa de filtración con una superficie superior plana y un cuerpo de faldón, dispuestos para acoplarse sobre un marco, presentando cada conjunto de filtración una rejilla para retener el lecho filtrante y dejar pasar el agua.


Por otro lado, la característica modular del equipo de filtración permite transportar fácilmente los elementos individuales y adaptar el conjunto a filtros abiertos de cualquier tamaño.


COMPONENTES DEL PRODUCTO
El sistema FF-NIX consiste en un sistema robusto, de instalación modular , sencilla y económica sin perder capacidad de filtrado.
Se compone de una serie de unidades de filtración donde los marcos de sujeción albergan los conjuntos de filtración, con unas rejillas capaces de separar el lecho filtrante del agua.
Las unidades de filtración ensambladas mediante machihembrado confeccionan un mosaico filtrante, configurando el falso fondo y tapizando la base del filtro abierto.
FALSOS FONDOS ABIERTOS ETAP EDAR NIXMUR21

Los componentes de Sistema  FF-NIX son:

  • Marco inferior
  • Patas soporte
  • Marco superior
  • Placa de filtración + cuerpo de faldón (Conjunto de filtración)

Todos los componentes están construidos en un material plástico apto para el agua potable y los elementos de sujeción que por sus características son metálicos, son en acero inoxidable.

FALSOS FONDOS FILTROS ABIERTOS ETAP EDAR NIXMUR21

En el Sistema FF-NIX, cada conjunto de filtración está constituido por una placa de filtración con una superficie superior plana y un cuerpo de faldón, dispuestos para acoplarse sobre un marco, presentando cada conjunto de filtración una rejilla para retener el lecho filtrante y dejar pasar el agua.


Por otro lado, la característica modular del equipo de filtración permite transportar fácilmente los elementos individuales y adaptar el conjunto a filtros abiertos de cualquier tamaño.

 COMPONENTES DEL PRODUCTO

El sistema FF-NIX consiste en un sistema robusto, de instalación modular , sencilla y económica sin perder capacidad de filtrado.
Se compone de una serie de unidades de filtración donde los marcos de sujeción albergan los conjuntos de filtración, con unas rejillas capaces de separar el lecho filtrante del agua.
Las unidades de filtración ensambladas mediante machihembrado confeccionan un mosaico filtrante, configurando el falso fondo y tapizando la base del filtro abierto.
FALSOS FONDOS ABIERTOS ETAP EDAR NIXMUR21

Los componentes de Sistema  FF-NIX son:

  • Marco inferior
  • Patas soporte
  • Marco superior
  • Placa de filtración + cuerpo de faldón (Conjunto de filtración)

Todos los componentes están construidos en un material plástico apto para el agua potable y los elementos de sujeción que por sus características son metálicos, son en acero inoxidable.

FALSOS FONDOS FILTROS ABIERTOS ETAP EDAR NIXMUR21

En el Sistema FF-NIX, cada conjunto de filtración está constituido por una placa de filtración con una superficie superior plana y un cuerpo de faldón, dispuestos para acoplarse sobre un marco, presentando cada conjunto de filtración una rejilla para retener el lecho filtrante y dejar pasar el agua.


Por otro lado, la característica modular del equipo de filtración permite transportar fácilmente los elementos individuales y adaptar el conjunto a filtros abiertos de cualquier tamaño.

VENTAJAS DEL USO DEL SISTEMA FF-NIX



El Sistema FF-NIX es un equipo de falsos fondos para filtros abiertos de estaciones de tratamiento de agua y sus principales ventajas son:

  • Fácil instalación.
  • Mejora la eficiencia energética al establecer una distribución más homogénea del aire de lavado.
  • Larga vida útil.
  • Sin costes de mantenimiento.
  • Amplia variedad de lechos filtrantes.
  • Reduce las pérdidas de carga en el proceso de lavado.

El Sistema FF-NIX soluciona problemas habituales que presentan los sistemas de boquillas:

  • Desplazamiento de las boquillas de las placas de hormigón.
  • Rotura de las rejillas de filtración de las boquillas.
  • Distribución irregular del aire con aumento del consumo energético.
  • Pérdida de lecho filtrante debido a la falta de ajuste entre las placas de hormigón.
  • Interrupción del proceso de filtración. Unidades de filtración fuera de servicio.

El Sistema FF-NIX presenta las siguientes ventajas respecto a otros sistemas de falsos fondos:

  • Obra civil y sistema de filtrado nunca coinciden en el interior del vaso.
  • Fijación mediante anclaje a base de tornillos.
  • Sistema totalmente resistente y alta fijación al vaso.
  • Fácil acceso debido al montaje modular en el interior del vaso.
  • Posibilidad de montaje por personal propio y seguimiento del mismo por personal técnico.
  • Menor tiempo de montaje.

VENTAJAS DEL USO DEL SISTEMA FF-NIX



  • El Sistema FF-NIX es un equipo de falsos fondos para filtros abiertos de estaciones de tratamiento de agua y sus principales ventajas son:
  • Fácil instalación.
  • Mejora la eficiencia energética al establecer una distribución más homogénea del aire de lavado.
  • Larga vida útil.
  • Sin costes de mantenimiento.
  • Amplia variedad de lechos filtrantes.
  • Reduce las pérdidas de carga en el proceso de lavado.
  • El Sistema FF-NIX soluciona problemas habituales que presentan los sistemas de boquillas:
  • Desplazamiento de las boquillas de las placas de hormigón.
  • Rotura de las rejillas de filtración de las boquillas.
  • Distribución irregular del aire con aumento del consumo energético.
  • Pérdida de lecho filtrante debido a la falta de ajuste entre las placas de hormigón.
  • Interrupción del proceso de filtración. Unidades de filtración fuera de servicio.
  • El Sistema FF-NIX presenta las siguientes ventajas respecto a otros sistemas de falsos fondos:
  • Obra civil y sistema de filtrado nunca coinciden en el interior del vaso.
  • Fijación mediante anclaje a base de tornillos.
  • Sistema totalmente resistente y alta fijación al vaso.
  • Fácil acceso debido al montaje modular en el interior del vaso.
  • Posibilidad de montaje por personal propio y seguimiento del mismo por personal técnico.
  • Menor tiempo de montaje.

VENTAJAS DEL USO DEL SISTEMA FF-NIX



  • El Sistema FF-NIX es un equipo de falsos fondos para filtros abiertos de estaciones de tratamiento de agua y sus principales ventajas son:
  • Fácil instalación.
  • Mejora la eficiencia energética al establecer una distribución más homogénea del aire de lavado.
  • Larga vida útil.
  • Sin costes de mantenimiento.
  • Amplia variedad de lechos filtrantes.
  • Reduce las pérdidas de carga en el proceso de lavado.
  • El Sistema FF-NIX soluciona problemas habituales que presentan los sistemas de boquillas:
  • Desplazamiento de las boquillas de las placas de hormigón.
  • Rotura de las rejillas de filtración de las boquillas.
  • Distribución irregular del aire con aumento del consumo energético.
  • Pérdida de lecho filtrante debido a la falta de ajuste entre las placas de hormigón.
  • Interrupción del proceso de filtración. Unidades de filtración fuera de servicio.
  • El Sistema FF-NIX presenta las siguientes ventajas respecto a otros sistemas de falsos fondos:
  • Obra civil y sistema de filtrado nunca coinciden en el interior del vaso.
  • Fijación mediante anclaje a base de tornillos.
  • Sistema totalmente resistente y alta fijación al vaso.
  • Fácil acceso debido al montaje modular en el interior del vaso.
  • Posibilidad de montaje por personal propio y seguimiento del mismo por personal técnico.
  • Menor tiempo de montaje.

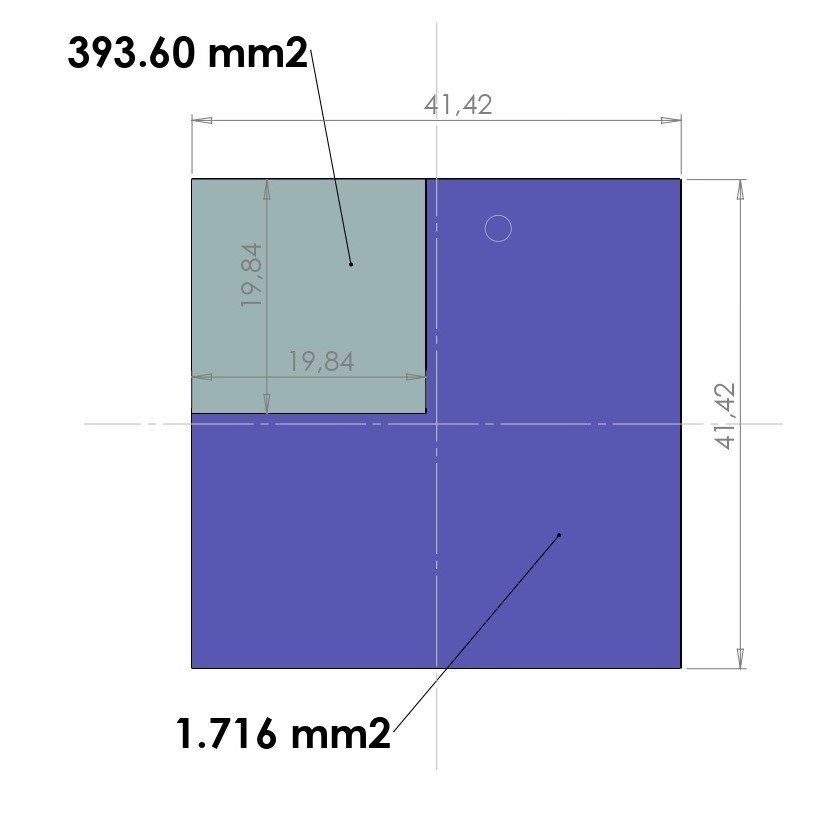

MENOR PERDIDA DE CARGA Y MAYOR SUPERFICIE DE FILTRADO


La instalación del Sistema FF-NIX supone una superficie de aireación cuatro veces superior a la de las boquillas convencionales.

Por otro lado, la disposición de las ranuras, hace que el sistema presente unas pérdidas de carga considerablemente inferior a las de sus homólogos en el mercado.

Las boquillas utilizadas disponen de 40 ranuras verticales con una superficie de aireación de 0,60 x 15mm y 8 ranuras horizontales de 0,60 x 8mm, lo que supone una superficie de aireación por boquilla de 393,60mm2.

Las placas de filtración de Sistema FF-NIX disponen de 22 ranuras horizontales de 0,6 x 130mm, lo que supone una superficie de aireación por placa de 1.716mm2.

MENOR PERDIDA DE CARGA Y MAYOR SUPERFICIE DE FILTRADO


La instalación del Sistema FF-NIX supone una superficie de aireación cuatro veces superior a la de las boquillas convencionales.

Por otro lado, la disposición de las ranuras, hace que el sistema presente unas pérdidas de carga considerablemente inferior a las de sus homólogos en el mercado.

Las boquillas utilizadas disponen de 40 ranuras verticales con una superficie de aireación de 0,60 x 15mm y 8 ranuras horizontales de 0,60 x 8mm, lo que supone una superficie de aireación por boquilla de 393,60mm2.

Las placas de filtración de Sistema FF-NIX disponen de 22 ranuras horizontales de 0,6 x 130mm, lo que supone una superficie de aireación por placa de 1.716mm2.

MENOR PERDIDA DE CARGA Y MAYOR SUPERFICIE

DE FILTRADO


La instalación del Sistema FF-NIX supone una superficie de aireación cuatro veces superior a la de las boquillas convencionales.


Por otro lado, la disposición de las ranuras, hace que el sistema presente unas pérdidas de carga considerablemente inferior a las de sus homólogos en el mercado.

Las boquillas utilizadas disponen de 40 ranuras verticales con una superficie de aireación de 0,60 x 15mm y 8 ranuras horizontales de 0,60 x 8mm, lo que supone una superficie de aireación por boquilla de 393,60mm2.

Las placas de filtración de Sistema FF-NIX disponen de 22 ranuras horizontales de 0,6 x 130mm, lo que supone una superficie de aireación por placa de 1.716mm2.

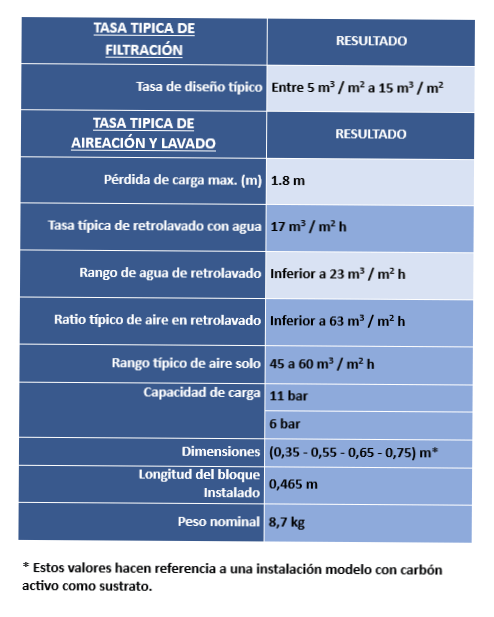

TASA TIPICA DE RETROLAVADO Y LIMPIEZA CON AIRE


La frecuencia de retrolavado se establece por lo general sobre la base de la pérdida de carga pero se puede basar en el tiempo para el agua "limpia", se establecen las siguientes condiciones de diseño:

  • Máxima pérdida de carga de 1,8 m (w.g)
  • Típica única tasa retrolavado; 17 m3/m2
  • Rango de agua de retrolavado; inferior a 23 m3/m2 h
  • Típico rango de aire de retrolavado; inferior a 63 m3/m2 h (at STP)
  • Único rango de retrolavado con aire; 45 a 60 m3/m2 h


RETROLAVADO FALSOS FONDOS NIXMUR21

TASA TIPICA DE RETROLAVADO Y LIMPIEZA CON AIRE


La frecuencia de retrolavado se establece por lo general sobre la base de la pérdida de carga pero se puede basar en el tiempo para el agua "limpia", se establecen las siguientes condiciones de diseño:

  • Máxima pérdida de carga de 1,8 m (w.g)
  • Típica única tasa retrolavado; 17 m3/m2
  • Rango de agua de retrolavado; inferior a 23 m3/m2 h
  • Típico rango de aire de retrolavado; inferior a 63 m3/m2 h (at STP)
  • Único rango de retrolavado con aire; 45 a 60 m3/m2 h


RETROLAVADO FALSOS FONDOS NIXMUR21

TASA TIPICA DE RETROLAVADO Y LIMPIEZA CON AIRE


La frecuencia de retrolavado se establece por lo general sobre la base de la pérdida de carga pero se puede basar en el tiempo para el agua "limpia", se establecen las siguientes condiciones de diseño:

  • Máxima pérdida de carga de 1,8 m (w.g)
  • Típica única tasa retrolavado; 17 m3/m2
  • Rango de agua de retrolavado; inferior a 23 m3/m2 h
  • Típico rango de aire de retrolavado; inferior a 63 m3/m2 h (at STP)
  • Único rango de retrolavado con aire; 45 a 60 m3/m2 h
